Tutorial zum Star Adventurer von Sky-Watcher – Teil 1 – Nutzen und Ausstattung

Der Star Adventurer von Sky-Watcher ist eine parallaktische Montierung mit einachsiger Nachführung für Kameras und kleinere Teleskope und ist vor allem zur Deep-Sky-Fotografie unterwegs geeignet. In dieser Reihe werden die wichtigsten Fragen im Umgang mit dem Star Adventurer geklärt. In diesem Beitrag geht es um den Nutzen, die Ausstattung und den Aufbau für die Kamera.


Im zweiten Teil der Reihe geht es um die Ausrichtung des Star Adventurers auf den Himmelspol.

Das Problem mit der Erddrehung

Wer sich mit der Fotografie des Nachthimmels beschäftigt, kommt häufig recht früh mit dem Problem in Berührung, dass sich die Sterne oder Deep-Sky-Objekte sehr schnell über den Himmel bewegen. Oder anders ausgedrückt, dreht sich die Erde so schnell unter den Sternen weg, dass es bei wenigen Sekunden Belichtungszeit auf dem Foto bereits zu Strichbildungen der Sterne kommt. Einerseits kann dies z.B. für Bilder vom Sternspuren ein gewünschter Effekt sein, bei der Deep-Sky-Fotografie ist er jedoch störend und unschön. Im Bericht Astrofotografie – das Problem mit der Erddrehung und Lösungsmöglichkeiten ist ausführlich beschrieben, wie es zu diesen Sternspuren auf den Bildern kommt und wie sich das Problem beheben lässt.

Ausstattung des Star Adventurers

Der Star Adventurer ist eine kleine und reisetaugliche parallaktische bzw. äquatoriale Montierung mit einachsiger Nachführung. Er ist jedoch etwas größer und schwerer als andere Alternativen speziell zur Kameranachführung. Dafür ist er, je nach Set, allerdings deutlich besser und mit mehr Zubehör ausgestattet und liegt als Komplettset dennoch im gleichen Preisrahmen. Weiterhin ist er nicht nur für Kameras geeignet, sondern es können ohne Probleme auch kleinere Teleskope montiert werden. Im Komplettset ist folgendes Zubehör enthalten:

  • Star Adventurer mit nachgeführter Rektaszensionsachse und eingebautem Polsucherfernrohr
  • Polhöhenwiege mit Azimut und Elevation zum Ausrichten des Star Adventurers auf den Himmelspol – ein Gewindeadapter 3/8″ auf 1/4″ liegt bei
  • Rotlicht-Beleuchtungseinheit zur Beleuchtung des Polsucherfernrohrs, um auch nachts die Skalen im Sucherfernrohr erkennen zu können
  • Deklinationsachse mit Gegengewichtstange und Gegengewicht zum Austarieren des Kamera- oder Teleskopgewichts
  • Kameraadapter als Alternative zur Deklinationsachse
Inhalt des Komplettsets des Sky-Watcher Star Adventurers

Inhalt des Komplettsets des Sky-Watcher Star Adventurers.

Fast alle Gewinde des Star Adventurers, an denen Adapter oder Stativköpfe angeschraubt werden, sowie die Befestigungsgewinde, mit denen man den Star Adventurer auf dem Stativ befestigt, sind 3/8″ Gewinde. Ein Adapter 3/8″ auf 1/4″ liegt allerdings bei. Das einzige 1/4″ Gewinde befindet sich an der Deklinationsachse, auf dem Bild links momentan nicht sichtbar. Hier werden Kameras und Teleskope direkt angeschraubt, deshalb ist hier ein kleines Gewinde vorhanden. Bei Bedarf kann das Gewinde aber auch mit dem beiliegenden Adapter auf 3/8″ vergrößert werden, um bspw. ein Stativkopf anzuschrauben.

Aufbaumöglichkeiten des Star Adventurers

Befestigung auf dem Stativ

Es gibt die unterschiedlichsten Aufbauvarianten für den Star Adventurer. Am besten nutzt man zur Ausrichtung auf den Himmelspol die Polhöhenwiege. Dafür ist ein Stativ mit abnehmbarem Stativkopf optimal geeignet. Sollte der Stativkopf fest am Stativ verbaut sein, ist das allerdings auch kein Problem. In diesem Fall kann man aber auf die Polhöhenwiege verzichten und den Star Adventurer direkt auf das Stativ schrauben. Die Ausrichtung auf den Himmelspol erfolgt dann direkt über die Verstellmöglichkeiten des Stativs. Bei der Nutzung der Polhöhenwiege wird am Star Adventurer unten eine mitgelieferte Schwalbenschwanzführung befestigt. Mit dieser wird er auf die Polhöhenwiege geschoben und festgeklemmt. Die Ausrichtung auf den Himmelspol wird im zweiten Teil dieser Reihe beschrieben.

Stativ mit abschraubbarem Kugelkopf.

Stativ mit abschraubbarem Kugelkopf.

Stativ mit abgenommenem Kopf und 3/8" Gewinde.

Stativ mit abgenommenem Kopf und 3/8″ Gewinde.

Star Adventurer mit angeschraubter Schwalbenschwanzführung

Star Adventurer mit angeschraubter Schwalbenschwanzführung (schwarze Halterung an der Unterseite).

Polhöhenwiege und 3/8" auf 1/4" Gewindeadapter

Polhöhenwiege und 3/8″ auf 1/4″ Gewindeadapter.

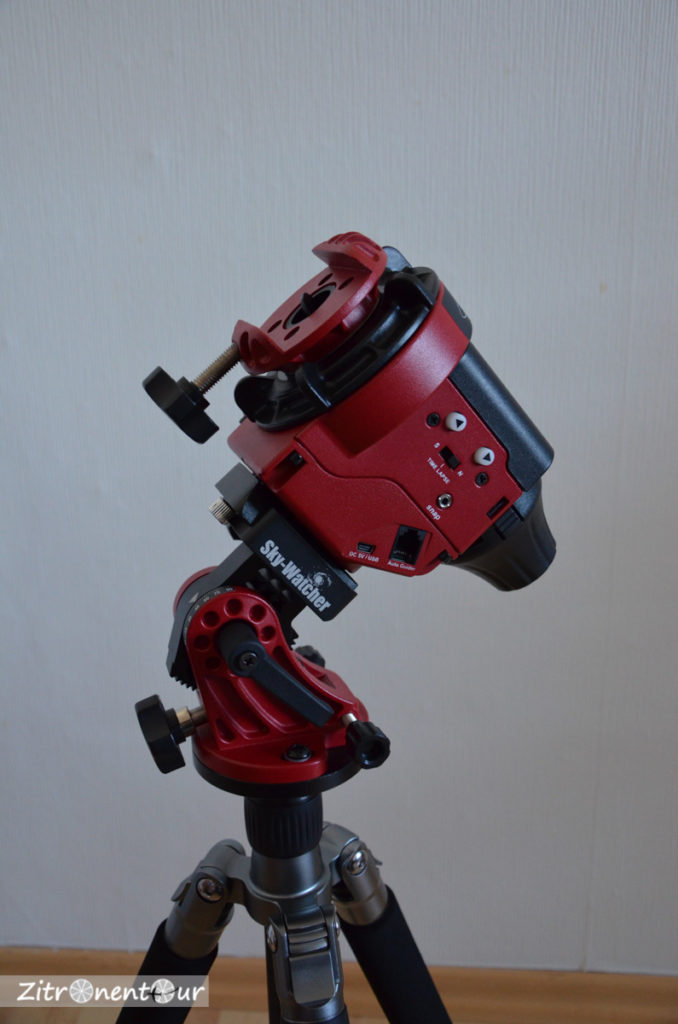

Star Adventurer über Polhöhenwiege direkt auf dem Stativ befestigt

Star Adventurer über Polhöhenwiege direkt auf dem Stativ befestigt.

Anbau der Kamera am Star Adventurer

Um nun die Kamera an der Montierung zu befestigen gibt es grundsätzlich zwei Möglichkeiten:

Kameraadapter

Zunächst kann man den kleinen Kameraadapter nutzen. Dieser wird per Schwalbenschwanz auf der Montierung befestigt und geklemmt. Um die Kamera nun frei auf die gewünschten Objekte ausrichten zu können, muss auf dem Adapter ein Stativkopf befestigt werden, der die Kamera aufnimmt. Am besten ist hierfür ein Kugelkopf geeignet. Wenn ihr ein Stativ mit abnehmbarem Kugelkopf habt, nutzt ihr einfach diesen Kopf. Ein zweiter Stativkopf ist also nicht notwendig. Einziger Nachteil ist hier, dass mit dem Adapter das Polsucherfernrohr abgedeckt wird. Man hat also keine Möglichkeit, die Montierung bei aufgesetzer Kamera auf den Himmelspol auszurichten. Dies geschieht im Normalfall jedoch vorher. Sollte eine Korrektur notwendig werden, kann der Adapter mit befestigter Kamera auch einfach wieder entnommen werden.

Kameraadapter direkt am Star Adventurer befestigt

Kameraadapter direkt am Star Adventurer befestigt.

Stativkopf Kugelkopf über Kameraadapter direkt auf dem Star Adventurer befestigt

Kamera kann über Stativkopf und Kameraadapter befestigt werden.

Deklinationseinheit

Als zweite Möglichkeit kann die Deklinationsachse genutzt werden. Bei jeder Nutzung der Deklinationseinheit muss jedoch das Gewicht der Kamera austariert werden, da diese nicht mehr mittig auf der Rektaszensionsachse sitzt. Dies geschieht über das mitgelieferte Gegengewicht, welches an der Gegengewichtstange soweit verschoben wird, bis die Gewichtsverteilung im Gleichgewicht ist. Wie ihr das System austariert erkläre ich ebenfalls im zweiten Teil.

Die Kamera kann z.B. direkt über das 1/4″ Gewinde befestigt werden. Eine Verstellung der Kamera erfolgt dann über die Rektaszenions- und Deklinationsachsen, genau wie bei einem Teleskop. Als Alternative kann man hier aber auch über den mitgelieferten 3/8″ auf 1/4″ Adapter den Stativkopf befestigen. So hat man mehr Freiraum bei der Bewegung der Kamera. Allerdings ist dies auch die instabilste Methode die Kamera zu montieren, da hier viele Komponenten aufeinander gesetzt werden und das Gewicht der Kamera weit weg vom Zentrum des Stativs befestigt wird. Dies ist wegen der großen Bewegungsfreiheit der Kamera jedoch mein bevorzugter Aufbau.

Star Adventurer auf Stativ mit Polhöhenwiege und Deklinationseinheit sowie Gegengewicht

Deklinationseinheit und Gegengewichte an Star Adventurer.

Digitale Spiegelreflexkamera direkt auf Deklinationsachse an 1/4" Gewinde auf Star Adventurer befestigt

Kamera direkt auf Deklinationsachse an 1/4″ Gewinde befestigt.

Befestigung eines Stativkopfes Kugelkopfes über 3/8" auf 1/4" Gewindeadapter an Deklinationseinheit des Star Adventurers

Alternative Befestigung über Stativkopf an Deklinationsachse. 3/8″ auf 1/4″ Gewindeadapter benötigt.

Digitale Spiegelreflexkamera über Kugelkopf des Stativkopfes auf Deklinationsachse auf Star Adventurer befestigt

Komplett-Aufbau des Star Adventurers auf einem Stativ als Montierung für eine DSLR, die an einem Kugelkopf an der Deklinationsachse montiert ist.

Zusätzlich kann der Stativkopf aber auch auf dem freien 3/8″ Gewinde der Deklinationseinheit befestigt werden, sodass das 1/4″ Gewinde direkt an der Deklinationsachse für ein zusätzliches Teleskop oder eine zweite Kamera frei bleibt.

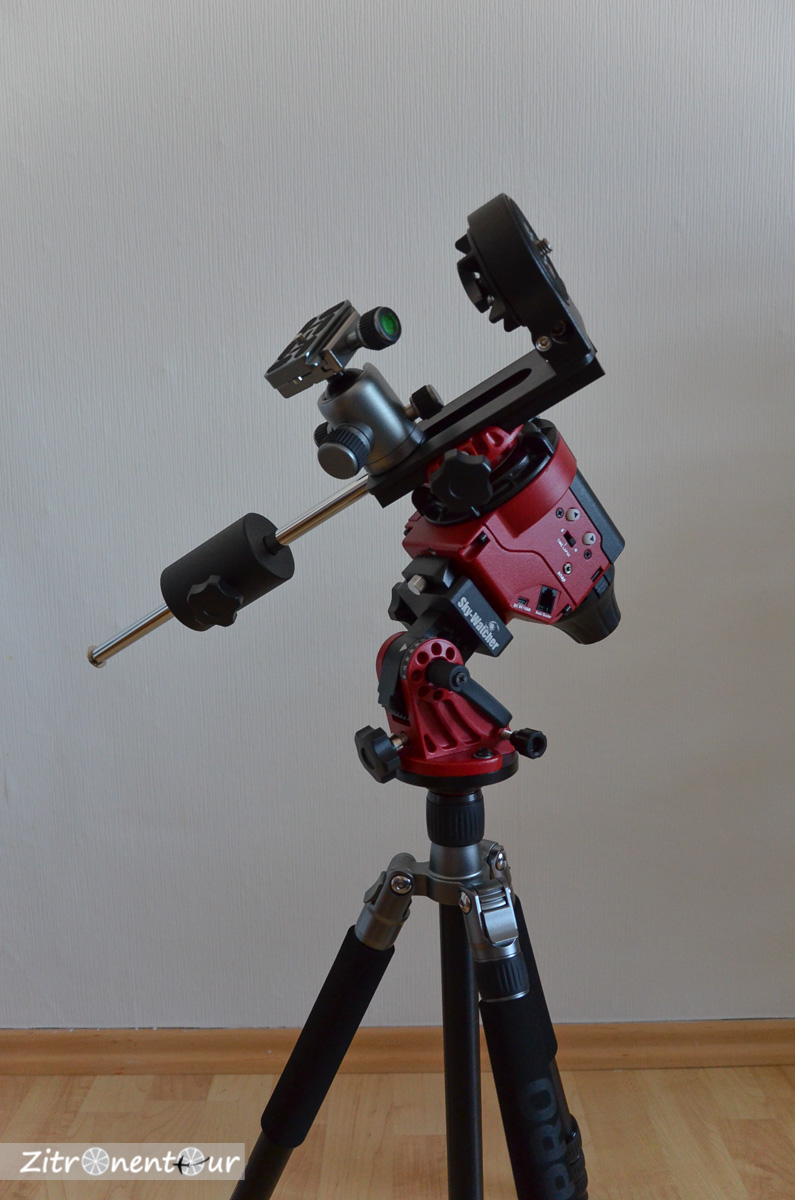

Star Adventurer auf Stativ mit Polhöhenwiege und Deklinationseinheit sowie Gegengewicht mit zusätzlichem Kugelkopf Stativkopf

Stativkopf kann auf freiem 3/8″ Gewinde befestigt werden. Ermöglicht Nutzen einer zweiten Kamera oder eines Teleskops an der Deklinationsachse.


Tutorial zum Star Adventurer von Sky-Watcher – Teil 1 – Nutzen und Ausstattung (dieser Teil)

Tutorial zum Star Adventurer von Sky-Watcher – Teil 2 – Ausrichtung

3 Replies to “Tutorial zum Star Adventurer von Sky-Watcher – Teil 1 – Nutzen und Ausstattung”

  1. Hallo Ihr zwei.
    Habe mir auch einen Star Adventurer zugelegt und bin natürlich auf der Suche nach deutsch geschriebenen Anleitungen. Habe mit Interesse eures Tut angeschaut und natürlich auch durchgelesen. Nun zur Frage:
    Wann kommt der zweite Teil. Der erste ist ja schon vom 26.Nov.2016. Bald schon ein Jahr her. Wenn ihr es schon geschrieben habt, wo kann ich es finden. Mich persönlich interessiert der zweite Teil ungemein, denn er hat sicherlich das einricht Prozedere und andere tollen Tips ver-inhaltlicht.

    1. Hallo Renato,

      vielen Dank. Freut mich, wenn mein Beitrag weiterhelfen konnte.

      Bitte entschuldige die späte Antwort. Leider waren wir in den letzten Monaten mit einem Umzug beschäftigt, der Blog kam daher viel zu kurz.

      Ich wollte zunächst etwas mehr mit dem Star Adventurer arbeiten, damit ich meinen Bericht auf einer besseren Erfahrung aufbauen kann. Leider bin ich dazu noch nicht gekommen. Ich habe den zweiten Teil aber nun dennoch fertiggestellt: https://zitronentour.de/tutorial-star-adventurer-teil-2/
      Im zweiten Teil erkläre ich, welche einfachen und komplizierten Möglichkeiten es gibt, den Star Adventurer auf den Himmelspol auszurichten.

      Ich hoffe er hilft euch weiter. Weitere Berichte zum Star Adventurer werden noch folgen.

      Viele Grüße

      Sebastian
